autoCAD2010怎么倒圆角

  autoCAD2010怎么倒圆角呢？本文为大家带来详细的教程分享，还不清楚的小伙伴快一起看看下面的详细介绍吧！

autoCAD2010怎么倒圆角

  第一步

  打开AUToCAD2010软件，在绘图区域绘制好一个200mm×200mm的正方形，准备对正方形的四个角进行倒圆角操作。

  第二步

  在命令行输入快捷键“f”，这是FILLET（倒圆角）命令的缩写。

  第三步

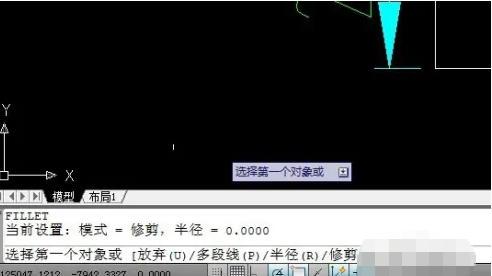

  输入快捷键后按回车键，此时命令行显示“选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:”，输入“r”来设置圆角半径。

  第四步

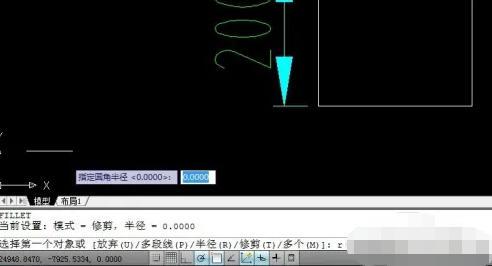

  输入“r”后按回车键，接着在命令行输入圆角半径大小“30”，然后按回车键确认。此时命令行再次显示“选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:”。

  第五步

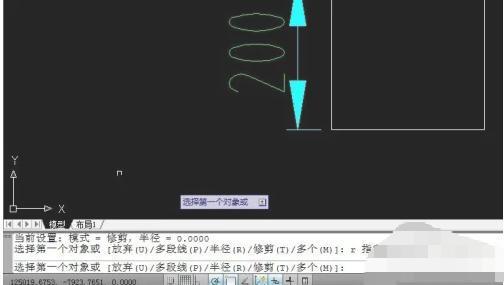

  根据命令行提示，使用鼠标选择正方形其中一个角的两条边，选完后按回车键。

  第六步

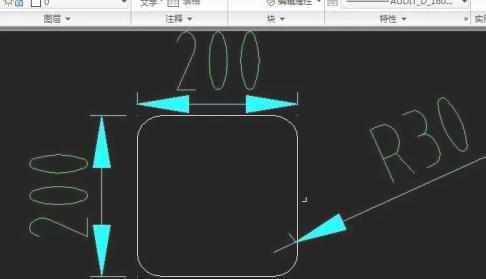

  按回车键后，继续使用鼠标依次选择正方形其他三个角的两条边，完成选择后，正方形的四个圆角就倒好了。
